Teplotné pásiky Thermax

Priemyselné teplotné indikátory Thermax: samolepiace nevratné teplotné pásky — označované aj ako teplotné štítky alebo samolepiace teplomery — vytvárajú trvalý záznam teploty povrchu. Po prekročení prahovej hodnoty sa príslušné políčko zmení z priehľadného na čierne.

Vyžiadajte si cenovú ponuku

Použitie a výber

Nevratný indikátor maximálnej teploty 25–300 °C

Pásky Thermax slúžia na kontrolu procesov, skúšky a merania tam, kde je potrebný trvalý dôkaz o dosiahnutí teploty. Používajú sa okrem iného na motoroch, ložiskách, transformátoroch a súčastiach strojov, v automobilovej a leteckej výrobe, pri kontrole kvality, údržbe prevádzky aj v procesoch súvisiacich s potravinami a zdravotníckym vybavením.

Po prekročení teplotného prahu príslušné políčko natrvalo sčernie. Páska nevyžaduje batériu ani aktiváciu a po meraní ju možno odlepiť a priložiť k protokolu. Varianty s jedným až jedenástimi políčkami umožňujú overiť dosiahnutie jedného teplotného prahu alebo presnejšie odhadnúť najvyššiu dosiahnutú teplotu.

Výrobcovia strojov používajú samolepiace teplotné indikátory ako tepelné plomby: páska na motore, čerpadle či prevodovke predstavuje trvalý dôkaz o prehriatí pri posudzovaní záručnej reklamácie.

Technické informácie

Nezvratné samolepiace teplotné indikátory

Každý indikátor sa skladá z teplotne citlivých prvkov chránených tepelne odolnými vrstvami s priehľadnými okienkami. Reaguje okamžite a údaj zostáva viditeľný aj po ochladení. Štítok možno odlepiť a priložiť ku kontrolnému protokolu.

Zreteľná zmena indikačného poľa z priehľadného na čierne

Pripravené na použitie — bez predchádzajúcej aktivácie

Okamžitá a nevratná reakcia na teplotu

Odolné voči oleju, vode a vodnej pare

Tolerancia presnosti

Presnosť indikácie

25–99 °C±1 °C

100–154 °C±1,5 °C

160–300 °C±1% + 1 °C

Skladujte na chladnom a suchom mieste pri teplote nižšej ako je najnižšia prahová teplota daného indikátora.

Dostupné vyhotovenia

Varianty teplotných pásikov Thermax a meracie rozsahy

Každý indikátor má preddefinovanú sadu prahových hodnôt označenú písmenom alebo číslicou. Nižšie uvedené fotografie, rozmery, rozloženia a hodnoty pochádzajú z oficiálneho katalógu Thermax SM046 Rev 10.

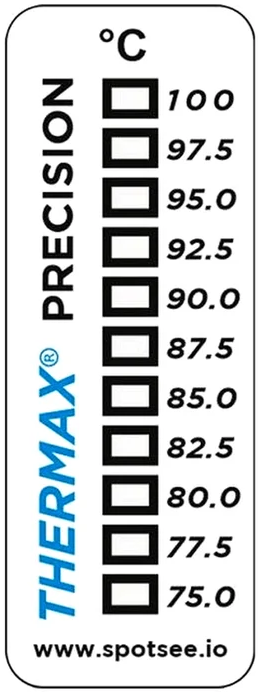

11-bodový teplotný indikátor Thermax PRECISION, rozsah 75–100 °C

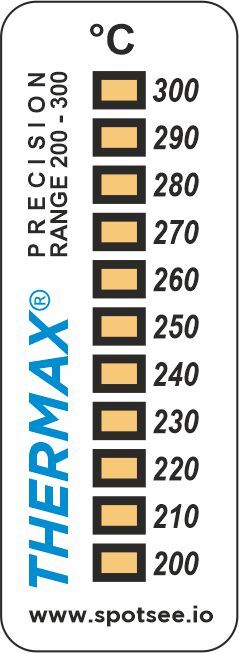

11-bodový indikátor Thermax PRECISION, rozsah 200–300 °C

THERMAX 11-bodový PRECISION

11 meracích polí

Najvyššia presnosť v rade Thermax: 11 polí, v nízkych rozsahoch v krokoch po 2,5 °C.

Ako funguje

Samolepiace políčka postupne trvalo sčernejú od najnižšej dosiahnutej teplotnej hranice. Posledné čierne políčko označuje najvyššiu dosiahnutú teplotnú hranicu; záznam zostáva viditeľný aj po ochladení.

Aplikácia a použitie

Indikátor pripevnite na čistý a suchý povrch na mieste, ktoré zodpovedá sledovanej teplote — napr. na teleso motora, ložiskové teleso, transformátor alebo diel v peci. Hodnotu odčítajte po ustálení indikácie.

Rozmer: 55 × 20 mm
Rozloženie: Zvislý
Stupnica: °C
Balenie: 25 ks

Samolepiaci, bez batérií · 11 nezvratných meracích polí

Rozsah 1

2527.53032.53537.54042.54547.550

Rozsah 2

5052.55557.56062.56567.57072.575

Rozsah 3

7577.58082.58587.59092.59597.5100

Rozsah 4

100105110115120125130135140145150

Rozsah 5

150155160165170175180185190195200

Rozsah 6

200210220230240250260270280290300

Rozsah	1	2	3	4	5	6
1.	25	50	75	100	150	200
2.	27.5	52.5	77.5	105	155	210
3.	30	55	80	110	160	220
4.	32.5	57.5	82.5	115	165	230
5.	35	60	85	120	170	240
6.	37.5	62.5	87.5	125	175	250
7.	40	65	90	130	180	260
8.	42.5	67.5	92.5	135	185	270
9.	45	70	95	140	190	280
10.	47.5	72.5	97.5	145	195	290
11.	50	75	100	150	200	300

Všetky hodnoty sú v °C.

Informujte sa o tomto variante

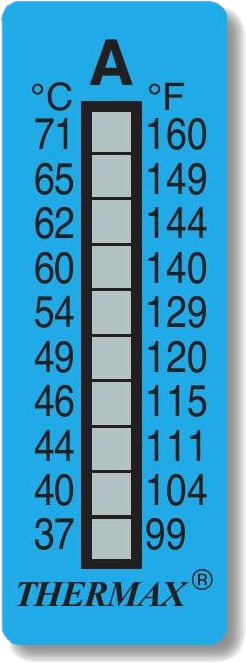

Oficiálny zvislý 10-bodový teplotný indikátor Thermax

THERMAX 10-bodový

10 meracích polí

Najpresnejší prehľad teplotnej histórie vďaka desiatim meracím poliam.

Ako funguje

Aplikácia a použitie

Rozmer: 51 × 18 mm
Rozloženie: Zvislý
Stupnica: °C a °F
Balenie: 10 ks

Samolepiaci, bez batérií · 10 nezvratných meracích polí

Rozsah A

37404446495460626571

Rozsah B

7782889399104110116121127

Rozsah C

132138143149154160166171177182

Rozsah D

188193199204210216224232241249

Rozsah	A	B	C	D
1.	37	77	132	188
2.	40	82	138	193
3.	44	88	143	199
4.	46	93	149	204
5.	49	99	154	210
6.	54	104	160	216
7.	60	110	166	224
8.	62	116	171	232
9.	65	121	177	241
10.	71	127	182	249

Všetky hodnoty sú v °C.

Informujte sa o tomto variante

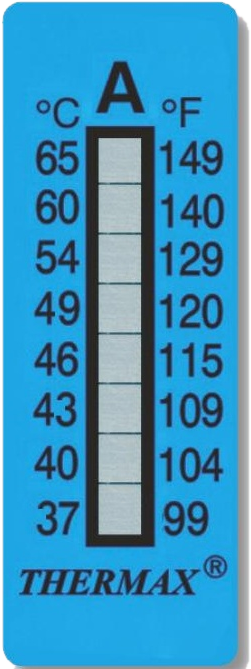

Oficiálny zvislý 8-bodový teplotný indikátor Thermax

THERMAX 8-bodový

8 meracích polí

Osem teplotných prahov na jednom štítku na prehľadné určenie maximálnej teploty.

Ako funguje

Aplikácia a použitie

Rozmer: 51 × 18 mm
Rozloženie: Zvislý
Stupnica: °C a °F
Balenie: 10 ks

Samolepiaci, bez batérií · 8 nezvratných meracích polí

Rozsah A

3740434649546065

Rozsah B

717782889399104110

Rozsah C

116121127132138143149154

Rozsah D

160166171177182188193199

Rozsah E

204210216224232241249254260

Rozsah	A	B	C	D	E
1.	37	71	116	160	204
2.	40	77	121	166	210
3.	43	82	127	171	216
4.	46	88	132	177	224
5.	49	93	138	182	232
6.	54	99	143	188	241
7.	60	104	149	193	249
8.	65	110	154	199	254
9.	—	—	—	—	260

Všetky hodnoty sú v °C.

Informujte sa o tomto variante

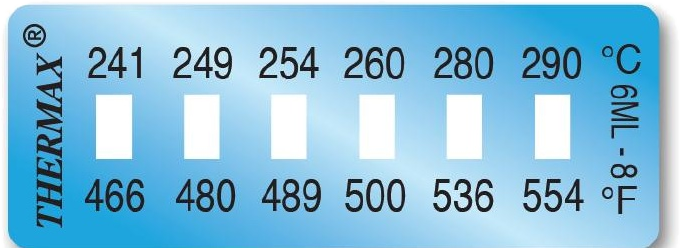

Oficiálny vodorovný 6-bodový teplotný indikátor Thermax MINI

THERMAX 6-bodový MINI

6 meracích polí

Malý vodorovný pásik na miesta, kde je štandardný štítok príliš veľký.

Ako funguje

Aplikácia a použitie

Rozmer: 12 × 32 mm
Rozloženie: Vodorovný
Stupnica: °C a °F
Balenie: 10 ks

Samolepiaci, bez batérií · 6 nezvratných meracích polí

Rozsah 1

293334374042

Rozsah 2

444649546062

Rozsah 3

657177828893

Rozsah 4

99104110116121127

Rozsah 5

132138143149154160

Rozsah 6

166171177182188193

Rozsah 7

199204210216224232

Rozsah 8

241249254260280290

Rozsah	1	2	3	4	5	6	7	8
1.	29	44	65	99	132	166	199	241
2.	33	46	71	104	138	171	204	249
3.	34	49	77	110	143	177	210	254
4.	37	54	82	116	149	182	216	260
5.	40	60	88	121	154	188	224	280
6.	42	62	93	127	160	193	232	290

Všetky hodnoty sú v °C.

Informujte sa o tomto variante

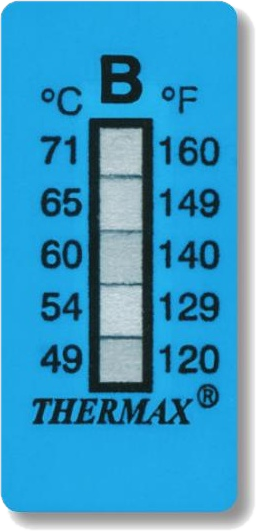

Oficiálny zvislý 5-bodový teplotný indikátor Thermax

THERMAX 5-bodový

5 meracích polí

Zvislý pásik s piatimi meracími poľami a stupnicou v °C aj °F.

Ako funguje

Aplikácia a použitie

Rozmer: 51 × 18 mm
Rozloženie: Zvislý
Stupnica: °C a °F
Balenie: 10 ks

Samolepiaci, bez batérií · 5 nezvratných meracích polí

Rozsah A

3740434649

Rozsah B

4954606571

Rozsah C

7782889399

Rozsah D

104110116121127

Rozsah E

132138143149154

Rozsah F

160166171177182

Rozsah G

188193199204210

Rozsah H

216224232241249

Rozsah I

249254260280290

Rozsah S

2933343740

Rozsah	A	B	C	D	E	F	G	H	I	S
1.	37	49	77	104	132	160	188	216	249	29
2.	40	54	82	110	138	166	193	224	254	33
3.	43	60	88	116	143	171	199	232	260	34
4.	46	65	93	121	149	177	204	241	280	37
5.	49	71	99	127	154	182	210	249	290	40

Všetky hodnoty sú v °C.

Informujte sa o tomto variante

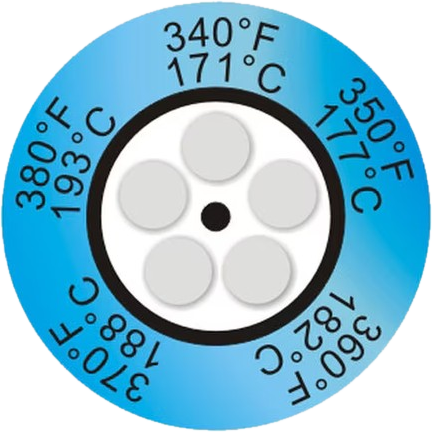

Oficiálny okrúhly 5-bodový teplotný indikátor Thermax CLOCK

THERMAX 5-bodový CLOCK

5 meracích polí

Okrúhly indikátor s piatimi poľami určený na malé plochy.

Ako funguje

Aplikácia a použitie

Rozmer: Ø 14 mm
Rozloženie: Okrúhly
Stupnica: °C a °F
Balenie: 10 ks

Samolepiaci, bez batérií · 5 nezvratných meracích polí

Rozsah 1

4043464954

Rozsah 2

6065717782

Rozsah 3

889399104110

Rozsah 4

116121127132138

Rozsah 5

143149154160166

Rozsah 6

171177182188193

Rozsah 7

199204210216224

Rozsah 8

232241249254260

Rozsah 9

2933343740

Rozsah	1	2	3	4	5	6	7	8	9
1.	40	60	88	116	143	171	199	232	29
2.	43	65	93	121	149	177	204	241	33
3.	46	71	99	127	154	182	210	249	34
4.	49	77	104	132	160	188	216	254	37
5.	54	82	110	138	166	193	224	260	40

Všetky hodnoty sú v °C.

Informujte sa o tomto variante

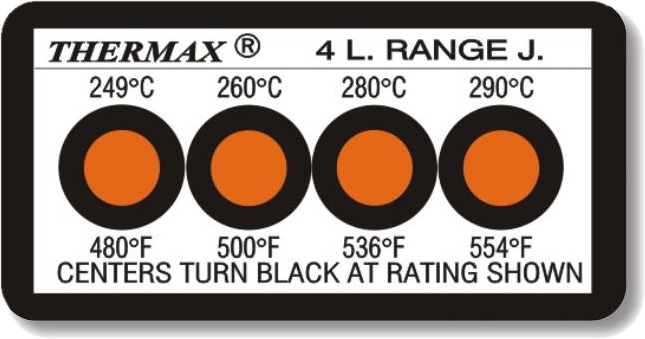

Oficiálny vodorovný 4-bodový teplotný indikátor Thermax

THERMAX 4-bodový

4 meracích polí

Štyri veľké polia umožňujú rýchle a jednoznačné odčítanie.

Ako funguje

Aplikácia a použitie

Rozmer: 23 × 45 mm
Rozloženie: Vodorovný
Stupnica: °C a °F
Balenie: 10 ks

Samolepiaci, bez batérií · 4 nezvratných meracích polí

Rozsah A

37444954

Rozsah B

60657177

Rozsah C

82889399

Rozsah D

104110116121

Rozsah E

127132138143

Rozsah F

149154160166

Rozsah G

171177182188

Rozsah H

193199204210

Rozsah I

216224232241

Rozsah J

249260280290

Rozsah	A	B	C	D	E	F	G	H	I	J
1.	37	60	82	104	127	149	171	193	216	249
2.	44	65	88	110	132	154	177	199	224	260
3.	49	71	93	116	138	160	182	204	232	280
4.	54	77	99	121	143	166	188	210	241	290

Všetky hodnoty sú v °C.

Informujte sa o tomto variante

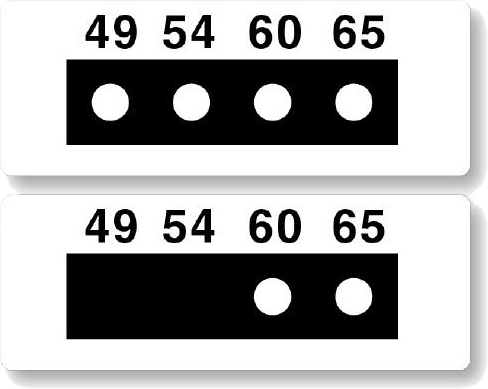

Oficiálny miniatúrny 4-bodový teplotný indikátor Thermax MICRO

THERMAX 4-bodový MICRO

4 meracích polí

Miniatúrny štítok pre elektroniku, malé komponenty a ťažko prístupné miesta.

Ako funguje

Aplikácia a použitie

Rozmer: 4 × 11 mm
Rozloženie: Vodorovný
Stupnica: °C a °F
Balenie: 10 ks

Samolepiaci, bez batérií · 4 nezvratných meracích polí

Rozsah 1

40424446

Rozsah 2

49546065

Rozsah 3

71778288

Rozsah 4

9399104110

Rozsah 5

116121127132

Rozsah 6

138143149154

Rozsah 7

160166171177

Rozsah 8

182188193199

Rozsah 9

204210215224

Rozsah	1	2	3	4	5	6	7	8	9
1.	40	49	71	93	116	138	160	182	204
2.	42	54	77	99	121	143	166	188	210
3.	44	60	82	104	127	149	171	193	215
4.	46	65	88	110	132	154	177	199	224

Všetky hodnoty sú v °C.

Informujte sa o tomto variante

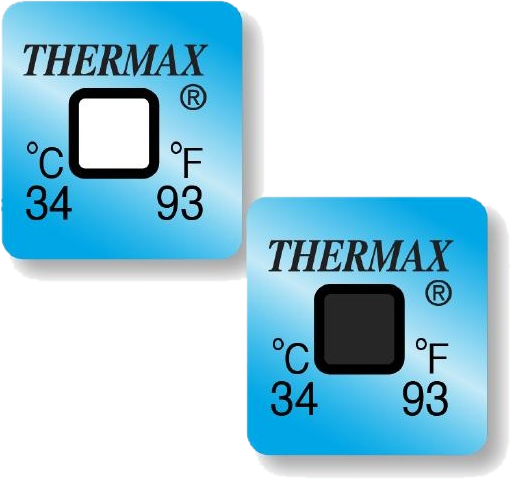

Oficiálny hermetický jednobodový teplotný indikátor Thermax pred aktiváciou a po nej

THERMAX jednobodový hermetický na objednávku

1 meracie políčko

Jedno pole po dosiahnutí stanovenej maximálnej teploty natrvalo sčernie.

Rozmer: 12 × 13 mm
Indikácia: Priehľadné → čierne
Stupnica: °C a °F
Balenie: 50 ks

Dostupné prahové teploty (°C):

293334374042434446495460626571778082889399104110116121127132138143149154160166171177182188193199204210216224232241249254260280290

Informujte sa o tomto variante

Zhrnutie

Samolepiace teplotné pásky Thermax 25–300 °C

Bez napájania

Fungujú bez batérií, káblov a nepretržitého dohľadu obsluhy.

Záznam maximálnej teploty

Sčernuté políčko zostáva na pásiku ako dôkaz prekročenia teploty.

Výber rozsahu

Pomôžeme vybrať vhodný variant pre stroj, proces, obal alebo zásielku.

Vyžiadajte si veľkoobchodnú ponuku a poradenstvo pri výbere vhodného variantu pre váš proces.

Vyžiadajte si cenovú ponuku

Pomoc pred nákupom

Často kladené otázky

Ako odčítať teplotu z teplotnej pásky Thermax?

Políčko s najvyššou hodnotou, ktoré trvalo sčernelo, označuje dosiahnutú teplotu. Ak nasledujúce políčko zostalo svetlé, skutočná teplota bola medzi týmito dvoma prahovými hodnotami.

Dá sa páska Thermax použiť opakovane?

Nie. Zmena farby je nevratná, preto páska slúži ako jednorazový záznam najvyššej dosiahnutej teploty a možno ju priložiť ku kontrolnej dokumentácii.

Vyžaduje páska Thermax batérie alebo aktiváciu?

Nie. Páska začne sledovať teplotu po nalepení a nevyžaduje batérie, káble, aplikáciu ani ručné spustenie.

Kam nalepiť teplotnú pásku?

Pásku nalepte na čistý a suchý povrch čo najbližšie k miestu, ktorého teplotu chcete sledovať. Vyhnite sa miestam, kde by mohlo dôjsť k mechanickému poškodeniu štítku.

Ako vybrať počet políčok a teplotný rozsah?

Jednobodový indikátor slúži na kontrolu jednej hraničnej hodnoty. Viacbodový variant je vhodnejší, keď potrebujete odhadnúť maximálnu teplotu a zistiť, medzi ktorými prahovými hodnotami sa pohybovala.

Meria páska teplotu vzduchu alebo povrchu?

Páska reaguje predovšetkým na teplotu povrchu, na ktorý je nalepená. Výsledok ovplyvňuje miesto nalepenia, tepelný kontakt a čas potrebný na vyrovnanie teploty.

Čím sa teplotné štítky líšia od pyrometra alebo termočlánku?

Samolepiace teplotné štítky fungujú nepretržite a bez napájania, pričom zaznamenávajú maximálnu teplotu medzi odčítaniami. Pyrometer a termočlánok ukazujú teplotu iba v okamihu merania.

Môže páska Thermax slúžiť ako tepelná plomba pri záručných reklamáciách?

Áno. Páska nalepená na motor, čerpadlo alebo prevodovku pred odoslaním trvalo zaznamená prehriatie. Sčernené políčko slúži ako dôkaz pri posudzovaní reklamácie a chráni výrobcu pred neopodstatnenými nárokmi.

Rozsah	A	B	C	D
1.	37	77	132	188
2.	40	82	138	193
3.	44	88	143	199
4.	46	93	149	204
5.	49	99	154	210
6.	54	104	160	216
7.	60	110	166	224
8.	62	116	171	232
9.	65	121	177	241
10.	71	127	182	249

Rozsah	A	B	C	D	E
1.	37	71	116	160	204
2.	40	77	121	166	210
3.	43	82	127	171	216
4.	46	88	132	177	224
5.	49	93	138	182	232
6.	54	99	143	188	241
7.	60	104	149	193	249
8.	65	110	154	199	254
9.	—	—	—	—	260

Rozsah	1	2	3	4	5	6	7	8
1.	29	44	65	99	132	166	199	241
2.	33	46	71	104	138	171	204	249
3.	34	49	77	110	143	177	210	254
4.	37	54	82	116	149	182	216	260
5.	40	60	88	121	154	188	224	280
6.	42	62	93	127	160	193	232	290

Rozsah	A	B	C	D	E	F	G	H	I	S
1.	37	49	77	104	132	160	188	216	249	29
2.	40	54	82	110	138	166	193	224	254	33
3.	43	60	88	116	143	171	199	232	260	34
4.	46	65	93	121	149	177	204	241	280	37
5.	49	71	99	127	154	182	210	249	290	40

Rozsah	1	2	3	4	5	6	7	8	9
1.	40	60	88	116	143	171	199	232	29
2.	43	65	93	121	149	177	204	241	33
3.	46	71	99	127	154	182	210	249	34
4.	49	77	104	132	160	188	216	254	37
5.	54	82	110	138	166	193	224	260	40

Rozsah	A	B	C	D	E	F	G	H	I	J
1.	37	60	82	104	127	149	171	193	216	249
2.	44	65	88	110	132	154	177	199	224	260
3.	49	71	93	116	138	160	182	204	232	280
4.	54	77	99	121	143	166	188	210	241	290

Rozsah	1	2	3	4	5	6	7	8	9
1.	40	49	71	93	116	138	160	182	204
2.	42	54	77	99	121	143	166	188	210
3.	44	60	82	104	127	149	171	193	215
4.	46	65	88	110	132	154	177	199	224

Rozsah	A	B	C	D
1.	37	77	132	188
2.	40	82	138	193
3.	44	88	143	199
4.	46	93	149	204
5.	49	99	154	210
6.	54	104	160	216
7.	60	110	166	224
8.	62	116	171	232
9.	65	121	177	241
10.	71	127	182	249

Rozsah	A	B	C	D	E
1.	37	71	116	160	204
2.	40	77	121	166	210
3.	43	82	127	171	216
4.	46	88	132	177	224
5.	49	93	138	182	232
6.	54	99	143	188	241
7.	60	104	149	193	249
8.	65	110	154	199	254
9.	—	—	—	—	260

Rozsah	1	2	3	4	5	6	7	8
1.	29	44	65	99	132	166	199	241
2.	33	46	71	104	138	171	204	249
3.	34	49	77	110	143	177	210	254
4.	37	54	82	116	149	182	216	260
5.	40	60	88	121	154	188	224	280
6.	42	62	93	127	160	193	232	290

Rozsah	A	B	C	D	E	F	G	H	I	S
1.	37	49	77	104	132	160	188	216	249	29
2.	40	54	82	110	138	166	193	224	254	33
3.	43	60	88	116	143	171	199	232	260	34
4.	46	65	93	121	149	177	204	241	280	37
5.	49	71	99	127	154	182	210	249	290	40

Rozsah	1	2	3	4	5	6	7	8	9
1.	40	60	88	116	143	171	199	232	29
2.	43	65	93	121	149	177	204	241	33
3.	46	71	99	127	154	182	210	249	34
4.	49	77	104	132	160	188	216	254	37
5.	54	82	110	138	166	193	224	260	40

Rozsah	A	B	C	D	E	F	G	H	I	J
1.	37	60	82	104	127	149	171	193	216	249
2.	44	65	88	110	132	154	177	199	224	260
3.	49	71	93	116	138	160	182	204	232	280
4.	54	77	99	121	143	166	188	210	241	290

Rozsah	1	2	3	4	5	6	7	8	9
1.	40	49	71	93	116	138	160	182	204
2.	42	54	77	99	121	143	166	188	210
3.	44	60	82	104	127	149	171	193	215
4.	46	65	88	110	132	154	177	199	224

Rozsah	A	B	C	D
1.	37	77	132	188
2.	40	82	138	193
3.	44	88	143	199
4.	46	93	149	204
5.	49	99	154	210
6.	54	104	160	216
7.	60	110	166	224
8.	62	116	171	232
9.	65	121	177	241
10.	71	127	182	249

Rozsah	A	B	C	D	E
1.	37	71	116	160	204
2.	40	77	121	166	210
3.	43	82	127	171	216
4.	46	88	132	177	224
5.	49	93	138	182	232
6.	54	99	143	188	241
7.	60	104	149	193	249
8.	65	110	154	199	254
9.	—	—	—	—	260

Rozsah	1	2	3	4	5	6	7	8
1.	29	44	65	99	132	166	199	241
2.	33	46	71	104	138	171	204	249
3.	34	49	77	110	143	177	210	254
4.	37	54	82	116	149	182	216	260
5.	40	60	88	121	154	188	224	280
6.	42	62	93	127	160	193	232	290

Rozsah	A	B	C	D	E	F	G	H	I	S
1.	37	49	77	104	132	160	188	216	249	29
2.	40	54	82	110	138	166	193	224	254	33
3.	43	60	88	116	143	171	199	232	260	34
4.	46	65	93	121	149	177	204	241	280	37
5.	49	71	99	127	154	182	210	249	290	40

Rozsah	1	2	3	4	5	6	7	8	9
1.	40	60	88	116	143	171	199	232	29
2.	43	65	93	121	149	177	204	241	33
3.	46	71	99	127	154	182	210	249	34
4.	49	77	104	132	160	188	216	254	37
5.	54	82	110	138	166	193	224	260	40

Rozsah	A	B	C	D	E	F	G	H	I	J
1.	37	60	82	104	127	149	171	193	216	249
2.	44	65	88	110	132	154	177	199	224	260
3.	49	71	93	116	138	160	182	204	232	280
4.	54	77	99	121	143	166	188	210	241	290

Rozsah	1	2	3	4	5	6	7	8	9
1.	40	49	71	93	116	138	160	182	204
2.	42	54	77	99	121	143	166	188	210
3.	44	60	82	104	127	149	171	193	215
4.	46	65	88	110	132	154	177	199	224
